杭州新天地劇場

案列分享|杭州新天地劇場

太陽馬戲團是加拿大蒙特利爾的一家娛樂公司及表演團體，也是全球最大的戲劇制作公司。憑借對傳統馬戲表演的顛覆性詮釋，以豪華并極具震撼的舞臺表現力知名，30多年來已為近50個國家300余座城市的1.6億名觀眾演出，被譽為加拿大的“國寶”。為打造杭州新天地文化娛樂片區的核心文旅項目，新天地集團攜手太陽馬戲團斥巨資打造中國首個駐場秀，作為承載傳播東西方文化的橋梁《X-綺幻之境》應運而生。

《X-綺幻之境》描述的是東方和西方兩個主人公逃離邪惡勢力追殺，歷經千險并在歷險途中領略了種種奇景異物，最終攜手打敗魔頭挽救親人和國家的故事。旨在宣傳中西文化互相借鑒、互相學習，共創輝煌的主題。

演出劇照

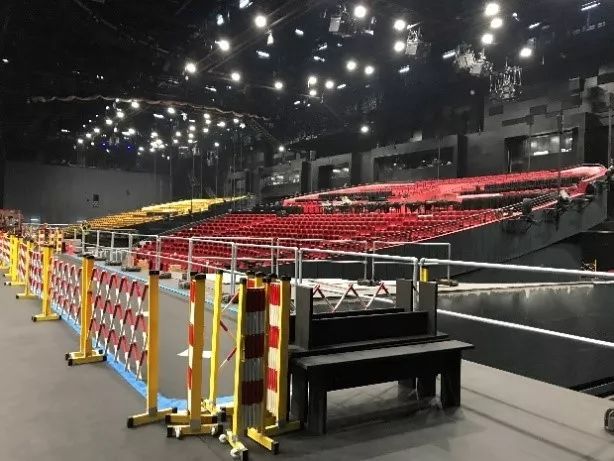

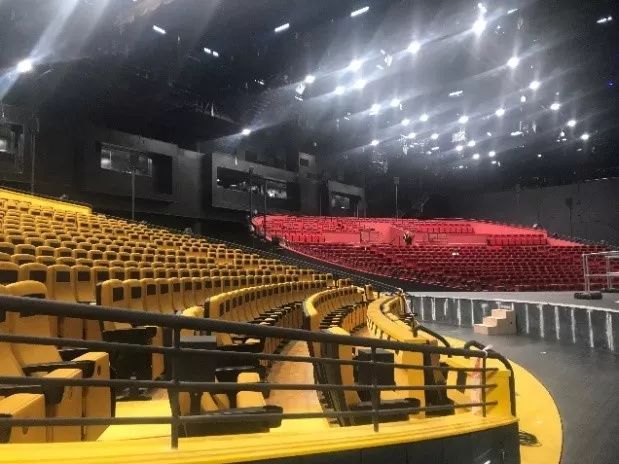

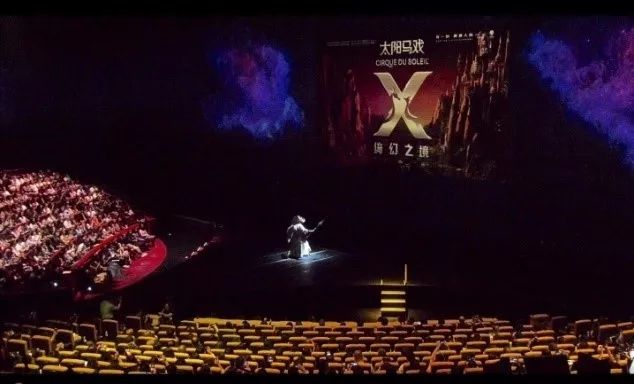

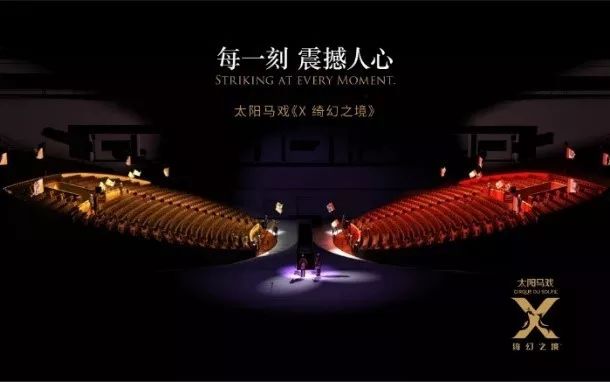

為配合整個劇目演出，設計團隊采用了十分大膽的設計，觀眾席座椅可360°旋轉及東西向單獨移動，配合百米長的宏大背景讓觀眾在不同視角下感受不一樣的體驗，東西觀眾席獨立時的神秘奇幻，合攏時的山河壯闊，讓觀眾置身于美輪美奐的綺幻旅途之中。

劇場致力于營造出奇幻國度聽覺氛圍。“我們需要一種能擁抱聽眾的聲音效果”，音響設計總監Jacques Boucher說，“讓觀眾置身于劇目之中，身臨其境去感受奇幻旅途”。

不同于常規固定的觀眾席，如何根據旋轉移動的觀眾席在不同場景下實現一致的聲場覆蓋和聲像定位？對音響系統設計、產品功能和系統調試均帶來了極大的挑戰。

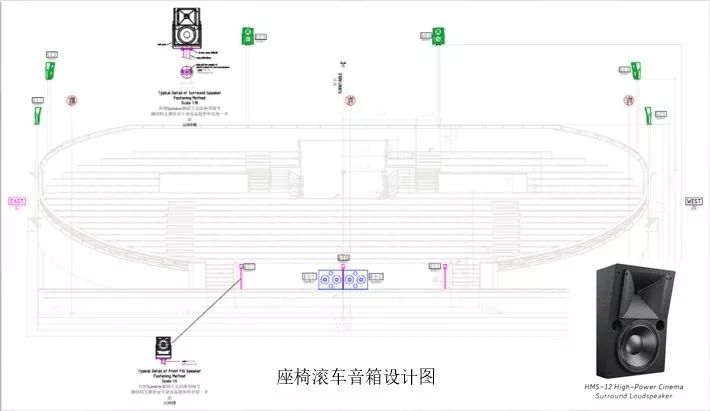

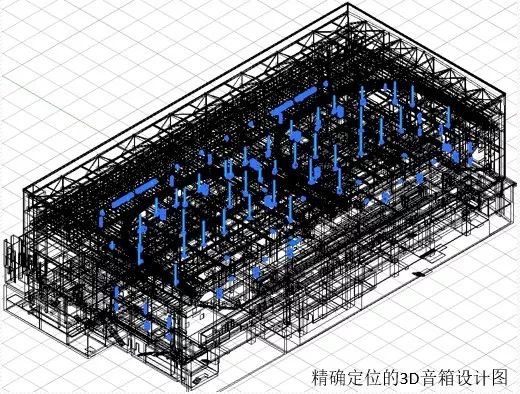

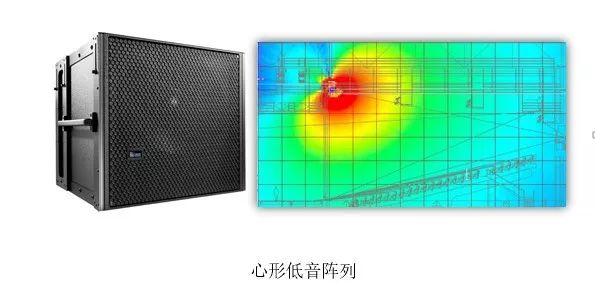

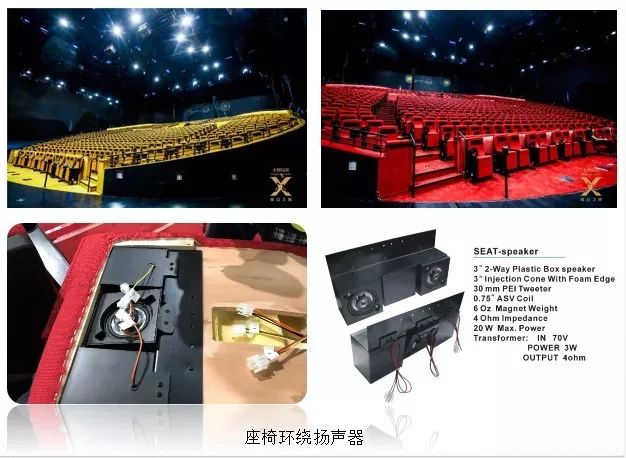

在設計階段，為完美表現劇目效果，設計團隊決定采用多聲道沉浸聲系統。選型過程中與Meyer sound技術討論后確認需要垂直覆蓋角度和水平覆蓋角度均為80°的點聲源作為主擴聲最為合適，為此Meyer sound定制了UPQ-D3揚聲器，并且根據不同的觀眾席模式精確設計了揚聲器的吊掛位置及指向。超低頻方面，Meyer Sound團隊針對性地設計了多組900-LFC心形指向低音陣列均勻覆蓋觀眾席，并在旋轉座椅下方的空間內設計了X-800C低音揚聲器，滿足劇目大動態低音需求。在劇場最具特色的旋轉觀眾席一周設計了一組HMS-12環繞揚聲器，觀眾席上空設計一組HMS-12頂部效果揚聲器，以及每個觀眾座椅內都定制了小型環繞揚聲器，使觀眾置身于劇目之中，身臨其境去感受奇幻旅途。

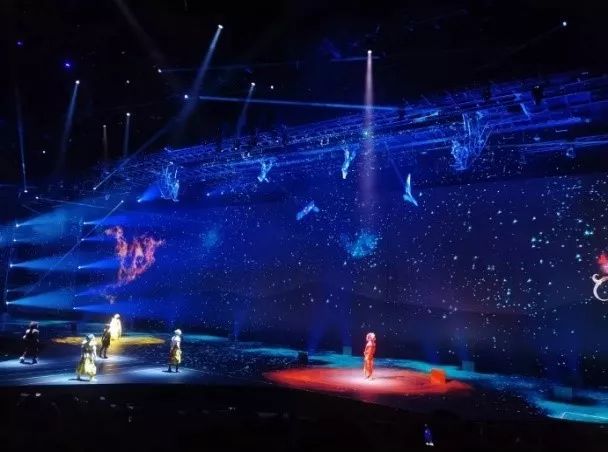

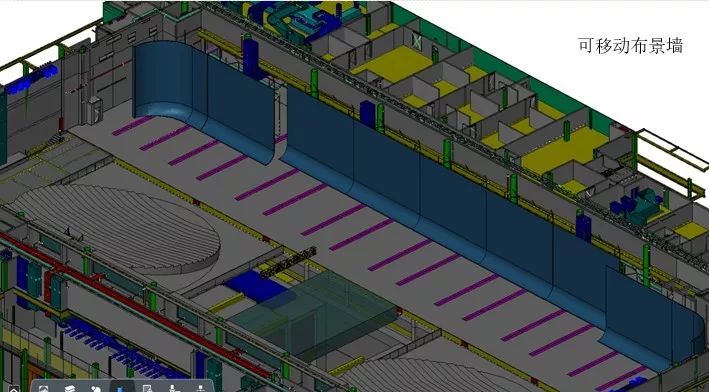

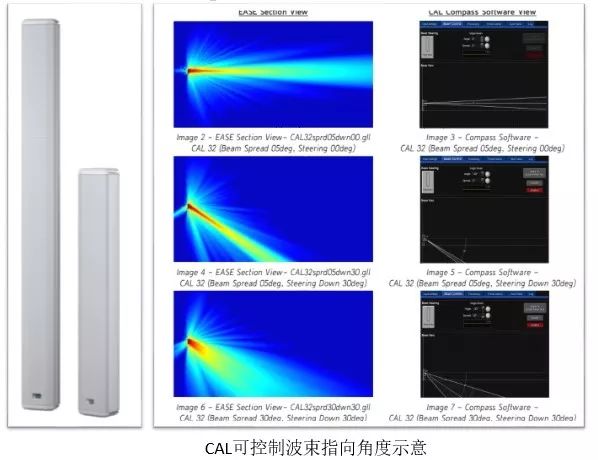

將近百米的舞臺布景在演出的不同階段會做出前后移動，使用傳統揚聲器無法滿足快速切換聲場覆蓋的范圍，設計團隊選用了可控制波束指向角度的CAL64和CAL32音柱揚聲器，配合500-HP超低頻陣列作為布景擴聲系統，CAL音柱內置預設可根據場景變換實時切換指向和覆蓋，完美實現了不同場景下觀眾席的聲場覆蓋。

劇場設計了100m的主舞臺和50m的升降舞臺，設計選用可旋轉號筒的UPJ-1XP和寬角度UPQ-D3作為舞臺返聽系統，完整覆蓋舞臺區域，保證演員在舞臺的任意角落都能得到一致的返送聲音，以最舒適的感覺配合音樂進行演出。

擴聲系統共使用了137只Meyer sound揚聲器，由于演出場景復雜多變，這些揚聲器必須在演出過程中協同工作，確保每個場景均能夠?qū)τ^眾席實現一致的聲場覆蓋和聲像定位，每個揚聲器使用獨立的DSP輸出通道。

劇場設計了100m的主舞臺和50m的升降舞臺，設計選用可旋轉號筒的UPJ-1XP和寬角度UPQ-D3作為舞臺返聽系統，完整覆蓋舞臺區域，保證演員在舞臺的任意角落都能得到一致的返送聲音，以最舒適的感覺配合音樂進行演出。

擴聲系統共使用了137只Meyer sound揚聲器，由于演出場景復雜多變，這些揚聲器必須在演出過程中協同工作，確保每個場景均能夠?qū)τ^眾席實現一致的聲場覆蓋和聲像定位，每個揚聲器使用獨立的DSP輸出通道。

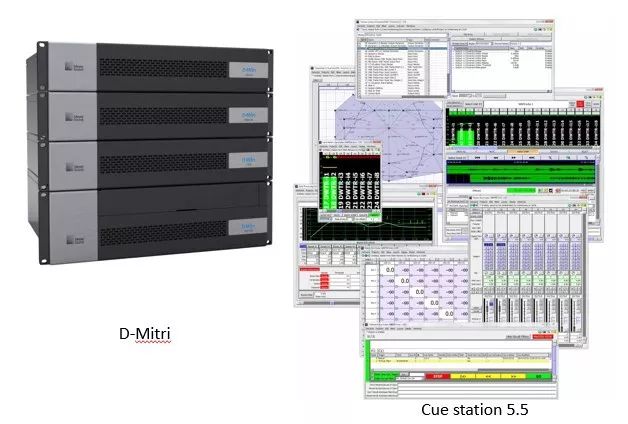

D-Mitri數字音頻平臺配置了288通道輸入以及288通道輸出，輸入接口根據需要提供模擬、AES/EBU等多種格式，配合Cue station軟件、Cue console操作臺D-Mitri系統可實現spacemap沉浸聲控制、演出場景實時切換等功能。同時還與視頻、燈光、自動化、水特效系統同步接收統一的時間碼，通過OSC、MSC等多種演出控制協議，可與其他系統實現演出時的聯動控制，為導演、音效設計師及運營團隊提供了強有力的技術保障。D-Mitri系統使用冗余的DSP配置、冗余的網絡配置，可保證演出萬無一失。

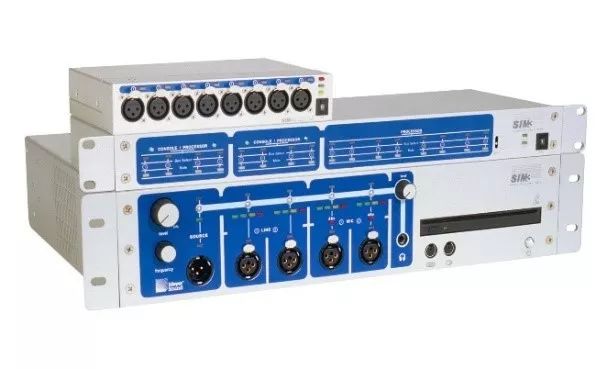

有了D-Mitri平臺，也給擴聲系統調試工作帶來了極大的便捷性，Meyer Sound以及廣遠技術團隊可以在調試過程中能夠迅速地測試劇場中任意位置的一只或多只揚聲器，提高工作效率。擴聲系統校準調試使用Meyer Sound久負盛名的SIM3測試工具。在太陽音響團隊、Meyer Sound技術工程師和上海廣遠三個團隊的共同努力下，經過為期兩周的測量校準，根據不同的演出形式和觀眾席模式，對所有揚聲器的均衡和延時進行了設置、儲存。儲存的設置可在演出的過程中通過自動化在旋轉觀眾席或移動背景墻的過程中被自動觸發，實現綺幻之境的擴聲系統在所有的演出過程中對觀眾席的覆蓋是一致均勻的。

《X-綺幻之境》在2019.8.3迎來首秀，經過幾個月的演出，音響系統的穩定性得到太陽劇場音響操作人員的一致認可。優秀的設計、功能強大的產品、嚴謹?shù)陌惭b工藝、科學的調試校準對于整套音響系統的成功來說缺一不可。
